DG20-2高冲击力三维洗罐器

 提示:点击图片可以放大
    中高压水射流三维旋转喷头由于内部采用了多级行星减速,压力运行平稳,轴向和径向按设定轨迹同时旋转,真正实现罐体360°全覆盖清洗。

    DG20系列中大型罐清洗器技术参数:
    制造材料: 316L不锈钢,PEEK,EPDM 类型: 叶轮减速箱驱动
    工作压力: 3~20 bar   推荐压力: 5~20 bar
    最高工作温度:   95°C 最高环境温度: 145℃
    清洗角度: 360° 全覆盖 清洗直径:  20m
    清洗周期: 6~12分钟 连接方式: 1-1/2” BSPP内螺纹(可定制)
    最小安装口径:  158mm 技术亮点: 多级行星减速,压力平稳
    可定制: 防爆、高温、耐油 重量: 5.5kg
    三维洗罐器



    DG20三维自旋转高压喷头:




    高压三维自动旋转喷头设计特点

    DG20三维旋转喷头设计特点:

    ①采用360°无死角清洗设计
    三维洗罐器工作时,轴向和径向按设定轨迹同时旋转,真正实现罐体内部360°无死角清洗

    ②采用介质驱动设计
    清洗液驱动涡轮旋转,涡轮带动
    内部齿轮减速机构,齿轮机构最后带动
    洗罐器旋转,实现轴向和径向旋转。

    ③自润滑、自清洗设计
    采用洗罐器在清洗的过程中,能对自身进行清洗。清洗过程中,通过清洗液进行自润滑。

    ④密封性能
         采用先进的动密封技术,泄露点采用进口旋转密封进行密封,降低泄漏量,减少压力损失,节约清洗液,同时产生更大冲击力的水流。

    如图:

    具有泄漏量小,耐腐蚀,耐高压,使用寿命长等特点

    ⑤运行稳定性
    减速机构采用多级行星齿轮减速机构,相对其他传动方式,该传动更稳定,可以承受更高的工作压力,使用寿命更长。如下图:



    更高冲击力
    l 由于采用了动密封技术,液体泄漏量小,意味着压力损失小,在相同工作压力下获得更大的冲击力。
    l 采用双喷嘴设计,从洗罐器出来的水流分成2股水流,比4个喷嘴分成4股水流的冲击力更大,耗液量更小。
    l 另外喷头采用特有的稳流设计。在喷嘴处安装稳流器,能够使喷射水流更集中,冲击力更大,清洗更切底。

    ⑦防堵性
    由于高压水射流三维旋转喷头采用了独立齿轮箱设计以及采用动密封技术配合,外部清洗液的杂质颗粒很难进入齿轮箱内部,从而实现保护齿轮,达到防堵目的,适应与较差的水质中工作,所以洗罐器可以在较差的水质中工作,运行时也不会堵塞或卡死。

    ⑧安装方向要求
        洗罐器主要由介质推动涡轮旋转实现工作,所以安装方向不会影响使用效果,可以任意角度安装使用。



    高压水射流三维旋转喷头使用清洗前后效果对比:

    高压旋转喷头

    高压旋转喷头

    DG20三维旋转洗罐器应用领域:

    适合于中型罐体内外表清洗,如集装箱清洗、喷雾干燥塔清洗、化工罐体清洗等,广泛应用在燃料乙醇、油舱船舶、啤酒、化工、工业发酵行业以及需要高冲击力清洗的场合。


    化工大罐清洗机
    罐式集装箱清洗设备

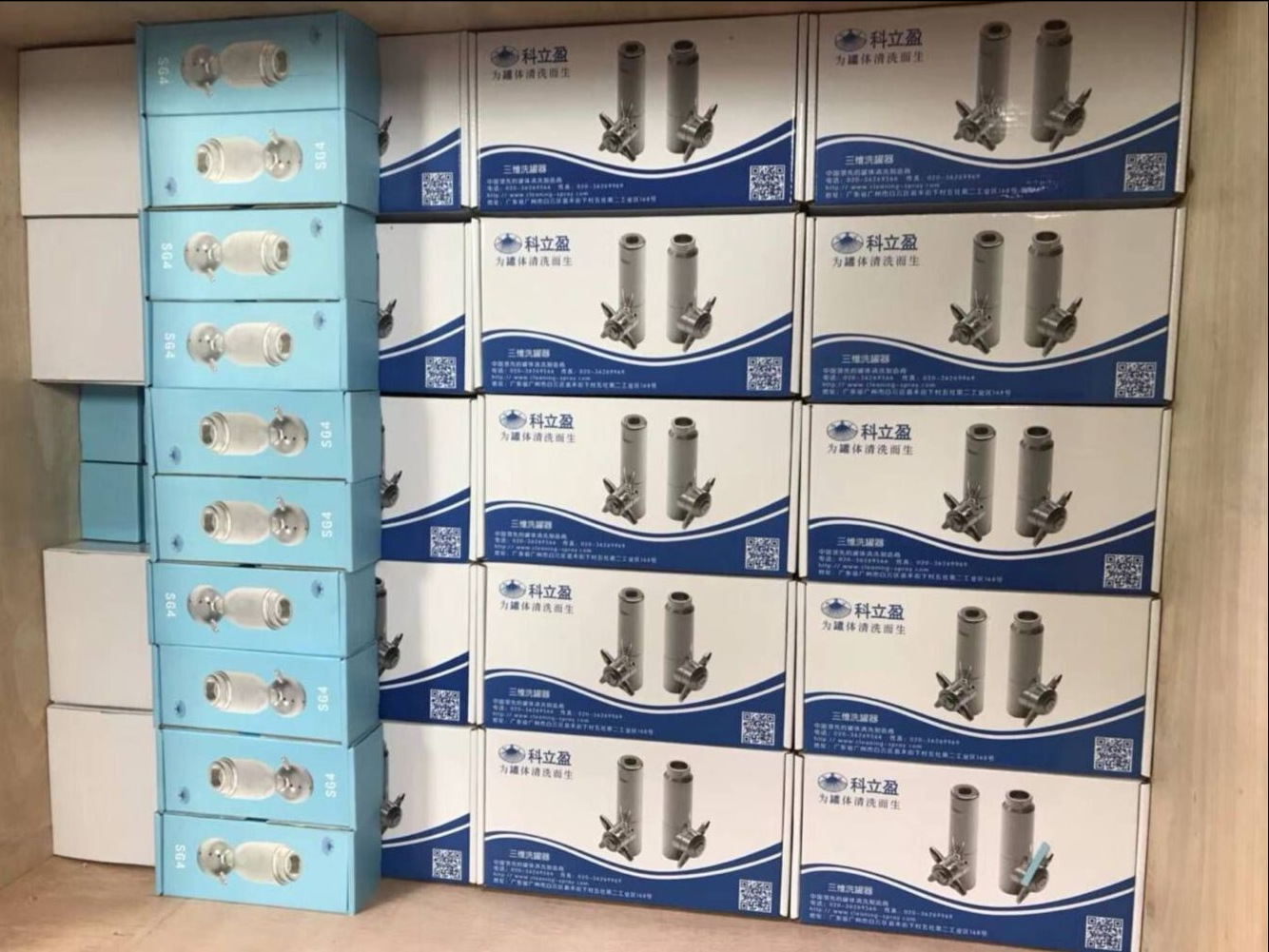

    DG20中大型旋转洗罐器产品包装展示图:

     DG20洗仓机卫生级清洗球包装

    重量: 5.5 kg
    包装标准:所供货物由供方提供适合长途运输的合理包装。

    清理发酵罐设备

    DG20三维旋转高压水射流喷头广泛应用于生物、医药,化工、啤酒饮料等行业。它经过各大型工厂—海正药业、安徽中粮化工,李锦记、椰树集团、海正药业、康臣药业;南京华星;广二轻、浙江迦南;西陇化工;成都英德;江苏工搪;乐百氏;达能益力;新美星;鼎湖山泉、达意隆、燕京啤酒等几十家工厂的多年使用验证。
