中大型发酵罐自动清洗系统MTFCS系列

 提示:点击图片可以放大



    发酵罐不仅仅有冷却盘管,也有加强筋横梁,搅拌叶片等异构件。因结构较为复杂,自动化清洗一直是较为困难的事情。传统的清洗方式为人工下罐拿水枪进行清洗,工作环境较为恶劣,安全隐患风险大,劳动强度大,也存在人为清洗的不确定因素。特别是大型发酵罐更为明显。为了解决这个行业中的问题,我公司组织人力物力,与大型企业一起深入交流与探讨,并多次考察调研,试制了该工况的自动化清洗设备,经过多次的改进与优化,成功开发出了发酵罐自动清洗系统,并成功应用与国内各大型制药企业。目前已经经过第五代产品升级,性能成熟可靠,目前几十台设备已经正常运行了多年。



    发酵罐自动清洗设备系统原理与简介:

    该设备是为发酵罐清洗特点难点历经两年才开发成功,申请了专利保护,并成功应用于各个大企业客户,多年来得到市场的验证和各种好评,工作模式为全自动控制,自动化程度高,只需要操作人员监控控制整个清洗过程及辅助即可,不再需要人工进入罐内清洗,为工人的安全增添一份保障,同时也减轻工人的劳动量;并且提高工作效率,能较大的缩短清洗时间,从而更加节省清洗剂,真正做到省时省力省成本。

    水泵防护——防空转、防憋压过载、防过热功能;

    自动启停——主泵工作自动启停控制,开始清洗用水时主泵自动启动,清过程中需要暂停时,关闭清洗水阀,则主泵停止工作转入待机状态,待再次开启水阀后主泵重新开始工作;

    自动适配——摆角、翘臂、送管、收管一体式清洗移动小车;

    卫生型软管——耐压 50Bar 的卫生型复合软管,卫生快装接口设计;

    发酵罐清洗系清洗技术说明:
    清洗目标是各搅拌罐,反应釜,发酵罐;
    清洗车就位——粗步就位后,打开人孔盖,手动将清洗悬臂旋转 90 度对人孔中心位置,后锁紧,4 万向轮踩下脚刹车,防移动。接通水电气,通过螺杆升降机调节安装洗罐器和人孔密封固定
    板,确认安装对齐密封;

    开始清洗——操作员启动系统后,进入自动清洗状态,分 3-5 个高度位置,延罐中心线分 2 点对称清洗(或采用三角点位),无需人工干预;自动清洗步骤见方案示意图;整个清洗过程只需要 1 人控制完成;每个位置清洗时间可由人工设定与更改,但需要在触摸屏中指定的页面中输入密码方可。

    清洗结束——清洗结束后,系统自动缩回伸缩臂,垂直向下,往回旋转 33度,往上升回原位,与此同时,圈盘器由伺服电机联和感应开关控制其转速旋和停顿,达到其动作的同步,及时圈缩回水管,断开水电气,人工把整个手臂转 90 度回到原位,锁紧。预计清洗时间——30-45 分钟左右/罐,根据客户清洁度要求及罐体直径大小与设定的清洗点位数量而定;

    发酵罐清洗设备特点:科立盈发酵罐自动清洗开发的设备成熟稳定,可以替代人工清洗,自动化程度高,只需要一人操作,大大提高清洗效率,降低劳动强度,清洗效果好,不需进入罐内,利用机械臂对搅拌轴左右两侧分别进行定点清洗,下降深度,清洗时间,清洗点数量可根据实际状况任意调节。 因采用移动式方式清洗,利用现有人孔而不需要额外开孔,特别适用于50-500m³发酵罐清洗。


    发酵罐自动清洗与人工清洗对比列表
    项目 每个发酵罐清洗时间 每个发酵罐清洗耗水量(L) 清洗干净程度(百分比%) 劳动强度 工作环境 产能发展 经济效益 社会效益 投资回报
    人工清洗 约20分钟 300 60-90 较大 较差 制约 一般 一般 /
    自动清洗 约25分钟 约400 100 可满足发展需求 良好 良好 产能的提升可以很快收回成本

     科立盈智能装备科技成立于2010年,由在罐体清洗行业中从业多年经验的人员组成!公司规模行业中较大较有影响力,生产车间4000平米,职工人数80多人,40台数控车床加工设备和加工中心,专业从事供应化工罐清洗设备方面产品的研发、生产制造和销售。罐体清洗技术前沿,强大产品支持,十几年丰富经验致力于为客户提供专业槽罐清洗方案,适应国内市场的需求加以创新与改进,开发出从0.1立方—2000立方的罐体清洗产品,为您选择合适的罐体清洗器配置和合理的运行条件,力争做到既能清洗干净切底,又能为您节省时间、水、化学溶剂的使用,提高生产效率同时更大地降低污水的排放量。

      科立盈十余年专注罐体自动化清洗领域,为各种工况设计的自动化清洗解决方案,多年来凭着专业的产品品质、高超的性价比和优良的售前售后服务,赢得了包括安徽中粮、嘉吉生化、燕京啤酒、道达尔润滑油、海正药业、西陇科学、恒和化工、 达意隆等行业前沿公司的支持与信任。

    自动化发酵罐清洗设备应用范围:科立盈罐体自动清洗系统主要用于立方体罐内全方清洗,包括中型,大型发酵罐等各种立体罐的自动清洗。

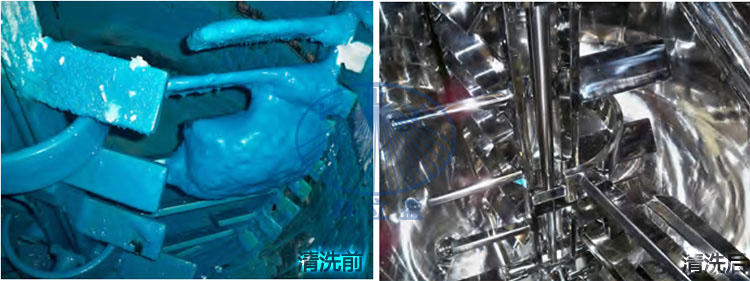

    发酵罐清洗前后
    发酵罐清洗前后
