移动拉缸清洗机之高压水射流技术

日期：2025-06-04 / 浏览： 0次

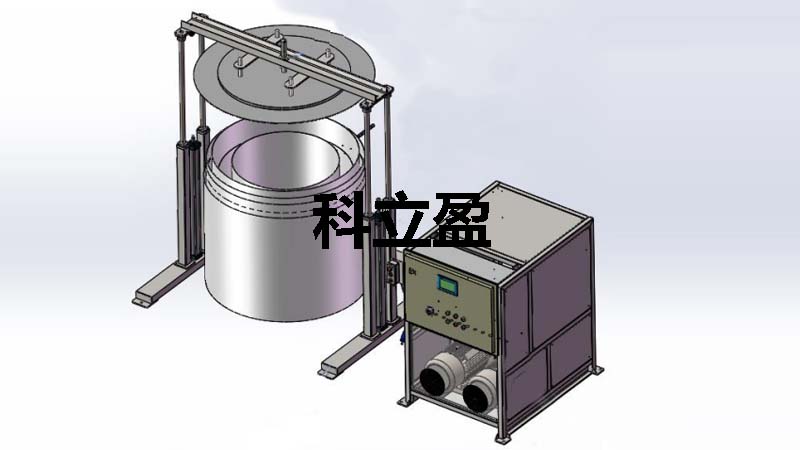

科立盈拉缸高压水清洗机采用高压水射流清洗原理，通过全自动机械装置与高压水流配合，实现对拉缸内壁和外壁的高效清洗，具体流程及原理如下：

一、核心清洗原理

1、高压水射流技术

- 内壁清洗：通过高压泵（压力500bar，流量38L/min）产生高压水流，经双伺服清洗器上的喷嘴喷出。喷嘴在双伺服电机驱动下实现自转与公转，使高压水流覆盖拉缸内壁全区域，形成360度无死角冲刷，清除内壁污渍。

- 外壁清洗：由离心泵（压力20bar，流量5m³/h）提供低压水流，通过外洗杆围绕拉缸旋转喷淋清洗液，对拉缸外壁进行冲洗。

2、全自动机械联动

- 通过夹持装置、翻转装置、压桶装置、自动升降门等机械结构协同作业，实现拉缸的自动定位、翻转、固定及清洗流程控制。例如：

- 夹持装置自动夹紧拉缸后，翻转装置将其提升并翻转至清洗工位；

- 压桶装置压紧桶底，防止清洗时晃动；

- 自动升降门下降形成封闭清洗空间，避免水流飞溅。

二、具体清洗流程

1、自动清洗流程

检测拉缸到位 → 夹持装置定位夹紧 → 翻转装置翻转拉缸 → 压桶装置压紧桶底 → 自动升降门下降 → 双伺服清洗器伸入拉缸内开始循环水清洗（3.5min）→ 切换为干净水清洗（1.5min）→ 外洗杆旋转喷淋清洗外壁（45s）→ 清洗完成 → 升降门升起 → 翻转出桶 → 人工移桶

2、关键参数

- 内壁清洗压力：50MPa（500bar），实现强力去污；

- 外壁清洗压力：20bar，满足外壁冲刷需求；

- 清洗液循环：清洗液经接水槽粗过滤（20目）后，由乙方隔膜泵排至甲方循环水罐处理，实现水资源循环利用。

三、技术特点

1、高效节能：单桶清洗耗时仅5-6分钟，日均最大处理量约1100桶（按3000h/年运行时间计算）。

2、自动化程度高：一键式操作，人工仅需负责上下料，减少人工干预，降低劳动强度。

3、安全可靠：采用防爆设计（Exd II BT4）及防水电气设备（IP65），符合环保、安全规范，噪音≤85dB。

科立盈拉缸高压水清洗机通过高压水射流与全自动机械装置的结合，实现了对拉缸内外壁的高效、智能清洗，兼具清洗效果与操作便捷性。
